Într-un sistem complet de montare fotovoltaică, clemele și șinele sunt componente esențiale.

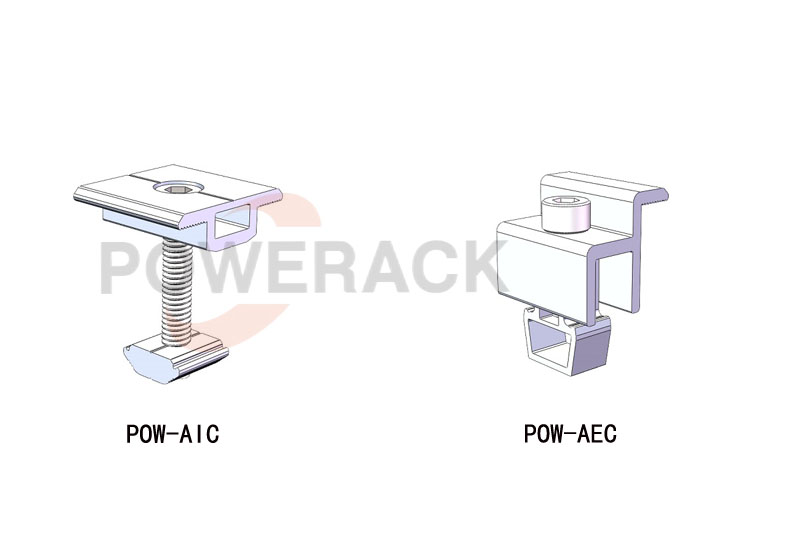

Cleme fotovoltaiceComponente de blocare pentru fixarea panourilor solare

Clemele fotovoltaice sunt componente hardware utilizate direct pentru fixarea și fixarea modulelor solare. Sunt cele mai de bază și utilizate pe scară largă componente în centralele solare și sunt împărțite în principal în două tipuri: mijloccleme şi Sfârşitcleme. Mijlocclemele sunt componentele de conectare comune între două panouri solare, în timp ce SfârşitClemele sunt componentele utilizate la marginile exterioare ale unei matrice pentru a fixa module individuale.

Clemele sunt de obicei fabricate din aliaj de aluminiu printr-un proces de extrudare dintr-o singură bucată, cu suprafețe tratate prin anodizare pentru a oferi rezistență la coroziune, rezistență ridicată și rezistență la deformare. În cadrul întregului sistem de montare, clemele servesc la blocarea laterală a modulelor, fixând în siguranță ramele panourilor fotovoltaice pentru a preveni deplasarea sau nealinierea în condiții de vânturi puternice sau vibrații.

Din perspectiva instalării, clemele de înaltă calitate permit un spațiu de dilatare rezonabil. Deoarece panourile fotovoltaice se dilată și se contracționează termic din cauza schimbărilor de temperatură, clemele calificate nu blochează rigid modulele în poziție. În schimb, acestea asigură o fixare sigură, permițând în același timp dilatarea, prevenind astfel fisurile ascunse și defectarea panourilor cauzate de compresia pe termen lung. Clemele subțiri de calitate slabă sunt predispuse la rupere și alunecare, ceea ce le face una dintre principalele cauze ale desprinderii panourilor fotovoltaice în condiții de vânt puternic.

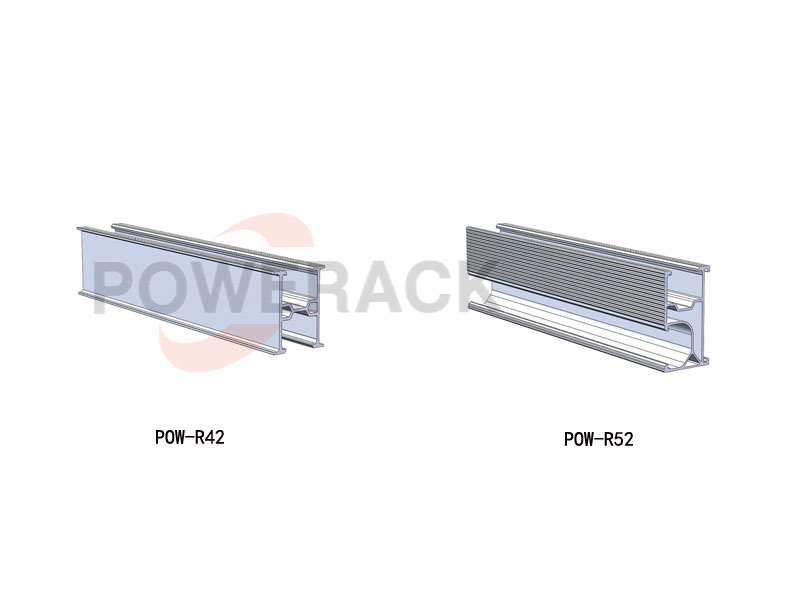

Șine fotovoltaiceGrinzile principale portante ale sistemului de montare

R solarsuferă servesc drept șine orizontale portante ale unui sistem de montare fotovoltaică, funcționând ca „structura principală” a întregului sistem. Acestea sunt de obicei instalate deasupra stâlpilor verticali și a grinzilor diagonale, cu toate modulele fotovoltaice aranjate deasupra acestora. Șinele sunt elementele critice de conectare dintre structura de montare și panourile fotovoltaice.

Majoritatea șinelor de pe piață sunt fabricate din aliaj de aluminiu 6063-T5 cu o secțiune transversală canelată, permițând șuruburilor să alunece pentru reglarea poziției și pentru a găzdui module fotovoltaice de diferite dimensiuni. Comparativ cu profilele standard, șinele fotovoltaice specializate oferă o rezistență mai mare la încovoiere și o distribuție uniformă a sarcinii. Acestea distribuie eficient greutatea panourilor fotovoltaice, precum și încărcăturile din vânt și zăpadă, reducând astfel solicitările localizate pe acoperiș. Acest lucru le face deosebit de potrivite pentru scenarii de instalare cu capacitate portantă limitată, cum ar fi acoperișurile mai vechi și acoperișurile rurale cu țiglă.

În plus, planeitatea șinelor determină în mod direct aspectul estetic al amplasamentului panoului fotovoltaic. Șinele standardizate permit un control precis al distanței dintre module și al unghiurilor de instalare. Atunci când sunt combinate cu console de montare pentru a ajusta expunerea optimă la lumina soarelui, acestea minimizează pierderile cauzate de umbrire și îmbunătățesc indirect eficiența generală de generare a energiei energiei centralei solare. În plus, structura canelată a șinelor facilitează drenajul rapid al apei și al resturilor, reducând riscul de coroziune cauzat de acumularea de apă.

Fie că este vorba de sisteme fotovoltaice distribuite sau de instalații comerciale și industriale pe acoperișuri, asigurarea calității fotovoltaică componente de montareeste esențială pentru îmbunătățirea rezistenței sistemului la vânt, a rezistenței la coroziune și a capacității portante, garantând astfel 25 de ani de funcționare stabilă.
