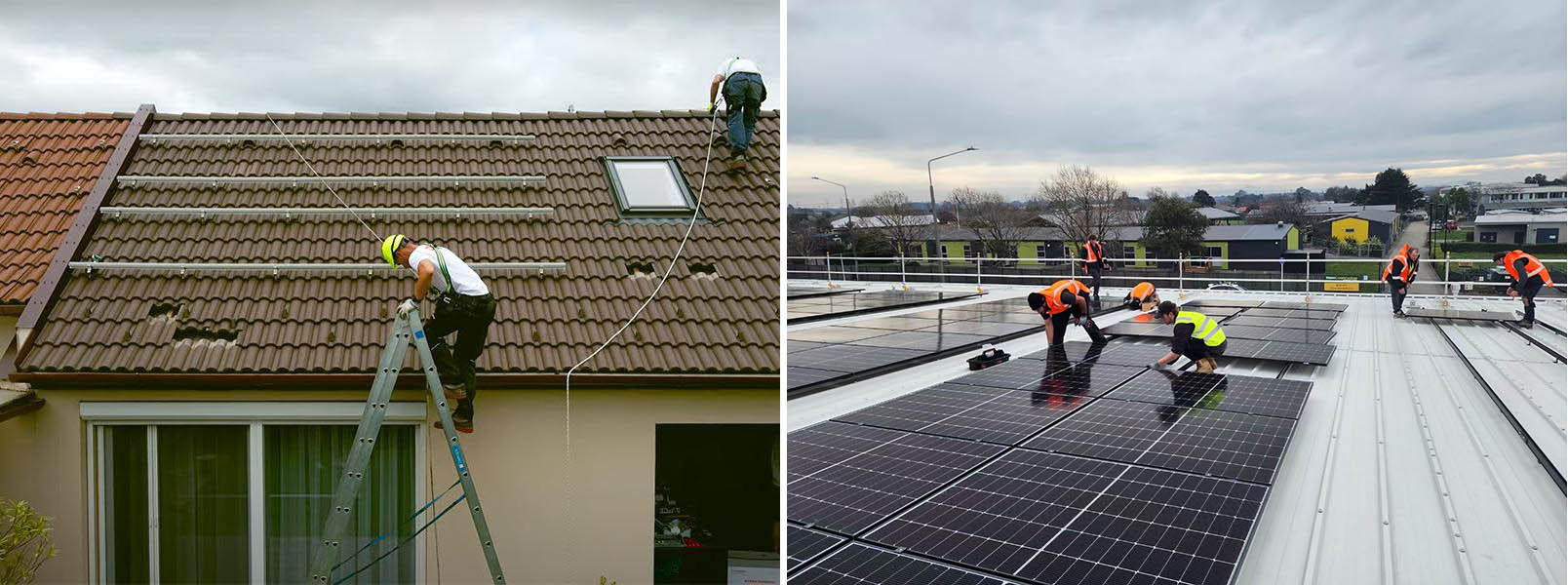

Acoperiș cu țiglă vitrificată: Acoperișul cu țiglă vitrificată este potrivit pentru centrale fotovoltaice distribuite de dimensiuni mici și mijlocii, de obicei utilizând montare cu cârlig, fixat pe structura acoperișului (cum ar fi grinzi de beton sau grinzi de lemn) prin cârlige din oțel inoxidabil...și cu șine și blocuri de presiune pentru fixarea modulelor fotovoltaice. La instalare, poziția cârligului trebuie determinată în funcție de dimensiunea, grosimea, specificațiile și materialele grinzilor și grinzilor, precum și de spațiere. În plus, Sistem de montare fotovoltaică Pentru acoperișurile din țiglă vitrificată se utilizează de obicei șine din aliaj de aluminiu și cârlige din oțel inoxidabil, iar materialele au o bună rezistență la coroziune și la vânt. Instalarea acoperișului din țiglă vitrificată este mai flexibilă, iar unghiul consolei poate fi proiectat în funcție de cererea clientului, ceea ce este aplicabil cerințelor de latitudine și longitudine ale diferitelor țări sau regiuni.

Acoperiș din țiglă de oțel colorată: Acoperișul din țiglă de oțel colorată este potrivit pentru ateliere sau depozite de mari dimensiuni și alte acoperișuri de suprafețe mari, metodele de instalare a suporturilor fotovoltaice includ în principal instalarea de tip dispozitiv de fixare și instalarea prin sudură. Instalarea tip dispozitiv de fixare se face prin instalarea unui dispozitiv special pe țigla ondulată de oțel colorată, apoi fixată prin șina de ghidare. componente fotovoltaiceInstalarea sudată va utiliza mașina de sudură cu șuruburi pentru a instala șurubul sudat pe suprafața țiglei de oțel colorate, pentru a evita perforarea. Modulele fotovoltaice de pe acoperișurile din țiglă de oțel colorată sunt de obicei instalate plate, la același unghi ca și acoperișul, iar numărul de module instalate este legat de suprafața acoperișului și de capacitatea portantă. Datorită greutății reduse a acoperișului din țiglă de oțel colorată, cerința de sarcină a consolei este mai mică, de obicei folosind o console din aliaj de aluminiu, a cărei greutate este doar o treime din cea a consolei de oțel.

Optimizarea spațierii dintre bracket-uri

Acoperișuri cu țiglă vitrificată: Distanța dintre cârlige pentru acoperișurile cu țiglă vitrificată se calculează de obicei în funcție de dispunerea componentelor și de lungimea șinelor. Componente ale acoperișului vitrat sunt de obicei instalate orizontal, iar distanța dintre cârlige este distribuită uniform în funcție de lungimea șinelor. În general, distanța dintre cârligele țiglelor vitrate este de aproximativ 1 metru, iar o anumită distanță de acces (de exemplu, 300 mm) este rezervată între fiecare rând de componente.

Deoarece țiglele vitrate sunt fragile, este necesar să se asigure că agățarea este poziționată corect în timpul instalării pentru a evita deteriorarea țiglelor.

Acoperiș din țiglă de oțel colorată: Distanța dintre cârlige la acoperișurile din țiglă de oțel colorată este de obicei optimizată în funcție de dispunerea modulelor și de capacitatea portantă a raftului. Modulele fotovoltaice ale acoperișurilor din țiglă de oțel colorată sunt de obicei instalate plate, iar distanța dintre module este de 1,5 ori înălțimea modulelor. Datorită varietății de tipuri de țigle de pe acoperișurile din țiglă de oțel colorată, în timpul instalării trebuie selectate cleme sau metode de sudare adecvate în funcție de tipul de țiglă pentru a asigura stabilitatea și siguranța modulelor.

Pasul de instalare al acoperișului din țiglă de oțel colorată este de obicei de aproximativ 1 metru, iar o anumită distanță de acces (de exemplu, 300 mm) este rezervată între fiecare rând de componente.

Datorită greutății mai mici a acoperișului din țiglă de oțel colorată, sarcina necesară pentru console este mai mică, astfel încât distanța dintre cârlige poate fi relaxată corespunzător pentru a îmbunătăți eficiența instalării.
