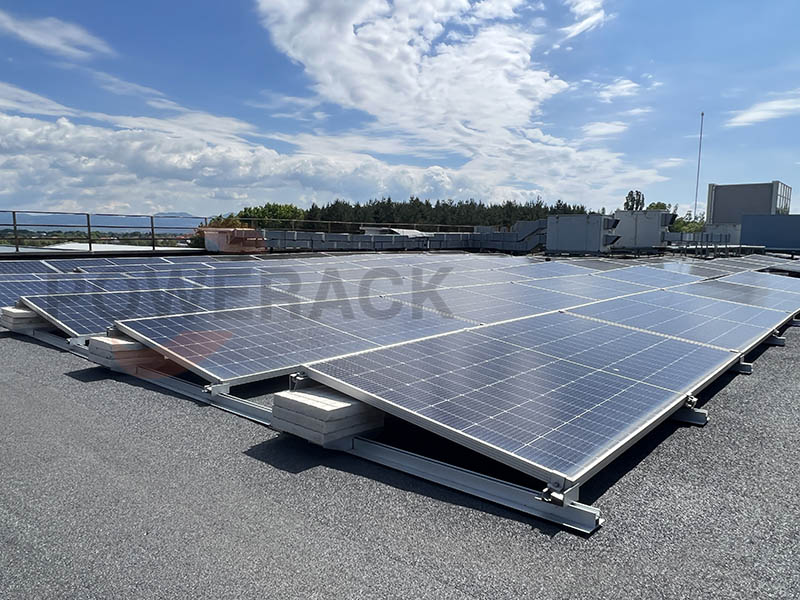

Principiul de bază al Sistem de rafturi cu balast pentru acoperiș plat constă în montarea panourilor solare și a sistemelor de rafturi pe acoperișuri plate sau cu pantă mică prin intermediul ancorării cu greutăți. În esență, utilizează greutatea blocurilor de beton, a pietrelor sau a altor obiecte grele pentru a apăsa modulele solare pe suprafața acoperișului pentru o fixare solidă, fără a fi nevoie să se penetreze acoperișul.

Atunci când se ia în considerare capacitatea portantă a acoperișului în proiectarea suporturi pentru sistemul de balast, următorii factori cheie trebuie integrați și bazați pe coduri relevante și exemple practice

1. Evaluarea și calcularea capacității portante

Distingeți între tipurile de încărcări:

Sarcini permanente: Acestea includ greutatea proprie a materialelor de acoperiș, a echipamentelor permanente și a sistemelor de balast. De exemplu, un acoperiș standard din beton are o sarcină permanentă minimă de >3,6 kN/m² (aproximativ 367 kg/m²), iar sarcina sistemului de balast trebuie să fie sub această valoare.

Sarcini utile: inclusiv sarcini temporare (de exemplu, personal de construcții, echipamente, zăpadă). De exemplu, acoperișurile plate au o capacitate minimă de încărcare concentrată de 488 kg/m², în timp ce acoperișurile înclinate pot avea o capacitate mai mică din cauza diferențelor structurale.

Sarcini speciale: forțe de ridicare datorate presiunii vântului (care trebuie rezistată de balast), încărcări din zăpadă (de exemplu, încărcări suplimentare de 40 kg/m² în zonele înzăpezite) și încărcări din echipamente (de exemplu, panouri fotovoltaice).

Metoda de calcul:

Calculați combinațiile de încărcări în conformitate cu reglementările de construcție (de exemplu, IBC, BS 6399), ținând cont de panta acoperișului, deschiderea și proprietățile materialelor. Exemplu:

Momentele de încovoiere și forțele axiale pentru acoperișurile înclinate ar trebui analizate pentru condițiile critice de gravitație și forțe de ridicare pentru a se asigura că momentul de încovoiere maxim (de exemplu, 4,15 kip-ft) respectă rezistența de proiectare.

Pentru acoperișurile plate, accentul trebuie pus pe sarcinile localizate pentru a evita supraîncărcarea cauzată de balastul concentrat.

2. BSistem de montare fotovoltaică Allasted elemente de design

Fixare nepenetrantă:

Se acordă prioritate utilizării blocurilor de balast din ciment pentru fixarea consolei prin greutate proprie, pentru a evita deteriorarea stratului impermeabil. Greutatea balastului trebuie adaptată în funcție de viteza vântului local, de exemplu, aranjamentul matricei poate dispersa sarcina și reduce presiunea pe unitatea de suprafață a acoperișului.

Optimizarea balastului:

Amplasarea blocurilor de balast în zone diferite (de exemplu, aranjarea diferențiată a perimetrului interior și exterior) economisește peste 30% din consumul de ciment, controlând în același timp greutatea totală.

Utilizarea de materiale ușoare și de înaltă rezistență (de exemplu, aliaj de aluminiu) pentru a reduce greutatea sistemului.

3. Siguranța structurală și conformitatea cu codul

Verificare a conformității:

Consultați codurile locale de construcție (de exemplu, Codul de încărcare a vântului din Florida, SSTD-12) pentru a vă asigura că sistemul de balast rezistă la dezvăluirea vântului. Dispozitivele de ancorare trebuie să reziste forțelor laterale, iar deplasarea grinzilor nu trebuie să depășească 1/360 din deschidere.

Clădirile mai vechi trebuie evaluate pentru riscul de deteriorare structurală, care poate reduce capacitatea portantă cu 20-30% și poate necesita ranforsări suplimentare.

Marjă de siguranță:

Proiectat pentru a permite o capacitate de încărcare de 15-20% pentru condiții meteorologice extreme (de exemplu, furtuni de zăpadă, uragane).

4. Întreținere și monitorizare

Îndepărtați regulat zăpada și apa (încărcare de 2-3 kg/m² per 1 cm de zăpadă).

Verificați dacă există semne de deformare a acoperișului (de exemplu, scufundare, crăpături) și consolidați-l în timp util (de exemplu, consolidați grinzile, reparați țiglele deteriorate).
