1. Principii pentru alegerea suporturilor pentru acoperișuri plate din beton

A. Combinarea stabilității structurale cu impermeabilizarea

Acoperișurile plate din beton au o capacitate portantă mare, dar straturile lor de impermeabilizare sunt vulnerabile. Sistemul de susținere ar trebui, pe cât posibil, să evite deteriorarea stratului de impermeabilizare sau, acolo unde este necesară penetrarea, să prevadă măsuri fiabile pentru a asigura o etanșare etanșă.

B. Adaptați-vă la panta acoperișului

Majoritatea acoperișurilor plate din beton au o pantă mică (de obicei mai mică de 10 grade), așa că sistemul de montare necesită contragreutăți sau armări structurale pentru a asigura stabilitatea modulelor fotovoltaice și a preveni deplasarea acestora în cazul vânturilor puternice sau din cauza scurgerilor apei de ploaie.

C. rezistență la intemperii

Materialul folosit pentru console trebuie să fie foarte rezistent la coroziune; de ​​obicei, se alege oțel galvanizat la cald sau aliaj de aluminiu.

2. Principalele tipuri de sisteme de schele

Având în vedere caracteristicile specifice ale acoperișurilor plate din beton, piața oferă în principal următoarele soluții:

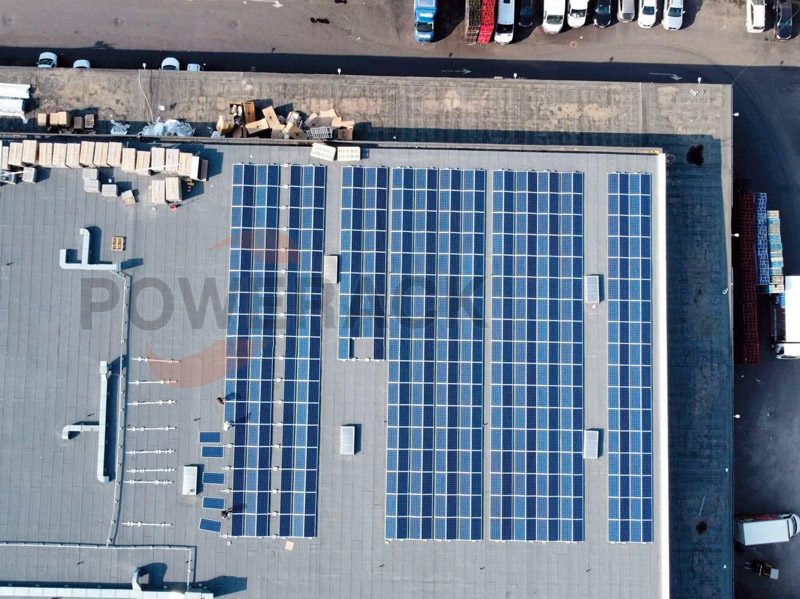

O. Sistem de montare a balastului

Aceasta este cea mai comună soluție și oferă cea mai bună performanță de impermeabilizare. Folosește în principal balast pentru fixarea consolelor, evitând astfel penetrarea acoperișului.

Caracteristici: Nu deteriorează stratul de hidroizolație al acoperișului și este potrivit pentru zonele cu vânturi puternice.

Metode de implementare:

Fundații pe piedestal din beton: Piedestalurile din beton sunt turnate pe acoperiș, iar consolele sunt instalate după ce s-au întărit complet. Avantajul este stabilitatea; dezavantajul este o perioadă de construcție mai lungă, deoarece betonul trebuie lăsat să se întărească.

Blocuri prefabricate din beton: Blocurile prefabricate din beton sunt utilizate în locul turnării la fața locului, rezultând o construcție mai rapidă.

B. Sistem de blocuri prefabricate

Similar cu sisteme de rafturi solare cu balast, dar folosind blocuri prefabricate specializate pentru a oferi greutate și susținere.

Caracteristici: Instalare rapidă și timpi scurți de construcție. Acest lucru se realizează prin montarea modulelor fotovoltaice direct pe blocurile prefabricate de beton sau prin fixarea cadrelor de montare pe aceste blocuri.

C. Suport unghiular din aluminiu/triunghiular

Aceasta este o structură clasică de montare concepută pentru acoperișuri plate.

Caracteristici: Robust și foarte adaptabil. De obicei, este construit folosind profile unghiulare din aluminiu pentru a forma o structură triunghiulară care susține panourile solare.

Aplicații: În funcție de capacitatea portantă a acoperișului și de cerințele de impermeabilizare, se pot selecta diferite metode de montare (cum ar fi șuruburi de expansiune sau cleme).

D. Sistem de balast cu unghi reglabil

Conceput pentru proiecte care necesită reglarea unghiului.

Caracteristici: Înclinarea modulelor solare poate fi ajustată prin glisarea clemelor pentru a se adapta la diferite latitudini și condiții de iradiere, maximizând astfel generarea de energie.

Aplicații: Ideal pentru proiecte comerciale de acoperișuri care necesită o reglare precisă a unghiului.
