Sisteme fotovoltaice de montare pe acoperiș (cunoscute și sub denumirea deStructuri de susținere fotovoltaice) servesc drept componente critice care conectează panourile solare la acoperișurile clădirilor. Proiectarea și selecția lor determină direct siguranța sistemului, eficiența generării de energie și durata de viață a acestuia. Mai jos, vom detalia sistematic funcțiile de bază și metodele de implementare ale acestor sisteme de montare în trei dimensiuni: stabilitatea structurală, reglarea unghiului de înclinare și rezistența la încărcările din vânt și zăpadă.

1.Stabilizare: Transferă toate încărcările de la modulele fotovoltaice - inclusiv greutatea proprie, încărcările din vânt și încărcările din zăpadă - către structura acoperișului (panouri de acoperiș, grinzi, pereți), asigurându-se că acoperișul în sine nu este suprasolicitat.

Prevenirea deplasării și a prăbușirii：Sistemul de montare este ancorat în siguranță folosind șuruburi, ancore încorporate, contragreutăți sau dispozitive de ancorare pentru a preveni deplasarea, înclinarea sau prăbușirea în timpul vânturilor puternice, cutremurelor sau activităților de construcție.

Materiale și protecție împotriva coroziunii Materialele comune includ oțelul galvanizat la cald, aliajul de aluminiu sau oțelul inoxidabil. Un strat de acoperire galvanizat la cald ≥60 µm (≥80 µm în zonele de coastă) previne coroziunea și prelungește durata de viață a suportului.

Ancorarea se poate realiza prin: - Pre-încorporarea ancorelor de oțel în structura acoperișului, cu console prinse cu șuruburi de acestea; - Plasarea de contragreutăți din beton sau metal sub console pentru a aplica presiune gravitațională asupra acoperișului (potrivit acolo unde penetrarea în acoperiș este interzisă); - Găurirea stratului de hidroizolație al acoperișului folosind manșoane impermeabile, permițând șuruburilor să pătrundă direct în structura acoperișului pentru o traiectorie portantă cât mai directă.

2.Reglarea unghiului de înclinare (optimizarea eficienței generării de energie)

Unghiul optim de înclinare Unghiul de înclinare al modulelor fotovoltaice determină cantitatea de radiație solară pe care o primesc. Unghiul optim de înclinare variază în funcție de regiune și anotimp, variind de obicei între 15° și 30°.

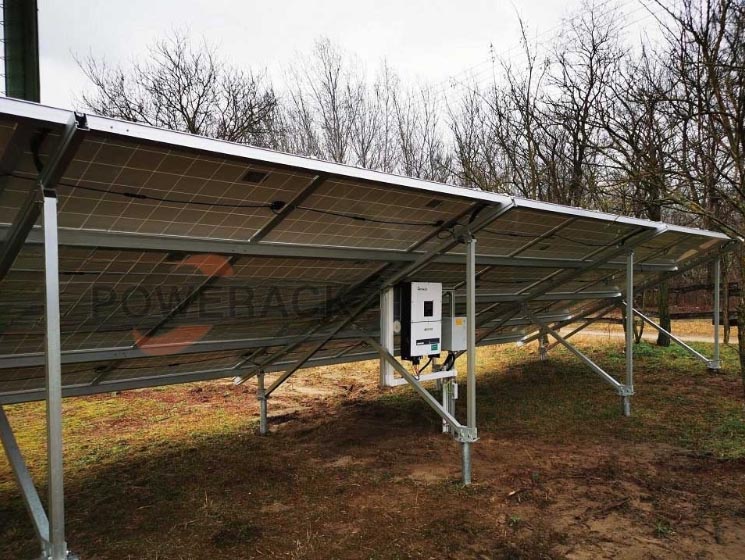

- Fix Sistem de montare înclinatăDispune de o setare unică a unghiului de înclinare, oferind o structură mai simplă și un cost mai mic.

- Reglabil Sistem de montare înclinatăPermite reglarea fină prin intermediul șuruburilor, mecanismelor hidraulice sau electrice, potrivită pentru ajustări sezoniere sau nevoi specifice (de exemplu, schimbarea obstacolelor de pe acoperiș).

Sistemele de montare azimutale (orientare) permit, de asemenea, o orientare optimă spre sud (emisfera nordică) sau spre nord (emisfera sudică) pentru a maximiza generarea anuală de energie.

Prevenirea umbririi modulelor. Unghiul de înclinare și distanța de montare corecte previn umbrirea între module, îmbunătățind puterea totală de ieșire.

3.Rezistență la vânt și zăpadă (adaptare extremă la climă)

Sarcina vântului: Presiunea vântului generează forțe orizontale și verticale asupra structurii de susținere. Structura trebuie să posede o rezistență suficientă la încovoiere și forfecare pentru a preveni deplasarea sau cedarea structurală în timpul vânturilor puternice (de exemplu, taifunuri, tornade).

Încărcarea din zăpadă：Greutatea zăpezii impune sarcini statice verticale, în special în regiunile nordice sau de mare altitudine. Sistemele de montare necesită o capacitate portantă adecvată și încorporează unghiuri de înclinare pentru a facilita deszăpezirea naturală.

Prevenirea vibrațiilor și a rezonanței Panourile fotovoltaice de mari dimensiuni pot vibra sub sarcinile vântului. Rigiditatea sistemului de montare și designul amortizării trebuie să prevină defectarea la oboseală cauzată de rezonanță.

Proiectarea sistemelor de montare a acoperișurilor fotovoltaice trebuie să găsească un echilibru între siguranța structurală, eficiența generării de energie și adaptabilitatea la climă. Printr-o selecție adecvată, o instalare conformă cu normele și inspecții regulate de întreținere, structura de montare oferă o bază solidă pentru sistemul fotovoltaic, asigurând o funcționare sigură, fiabilă și eficientă pe tot parcursul ciclului de viață al proiectului.
